RG59 동축 케이블은 신호 저하없이 얼마나 오래 실행할 수 있습니까?
Jul 08, 2025
신뢰할 수있는 통신 또는 비디오 전송 시스템을 설정할 때 동축 케이블의 선택은 중추적 인 역할을합니다. RG59 동축 케이블의 신뢰할 수있는 공급 업체로서 신호 저하를 경험하지 않고 RG59 동축 케이블의 최대 실행 길이에 관한 수많은 문의를 받았습니다. 이 블로그 게시물에서는 기술적 측면, 신호 저하에 영향을 미치는 요인을 조사하고 프로젝트에 대한 정보에 입각 한 결정을 내리는 데 도움이되는 실질적인 통찰력을 제공하겠습니다.

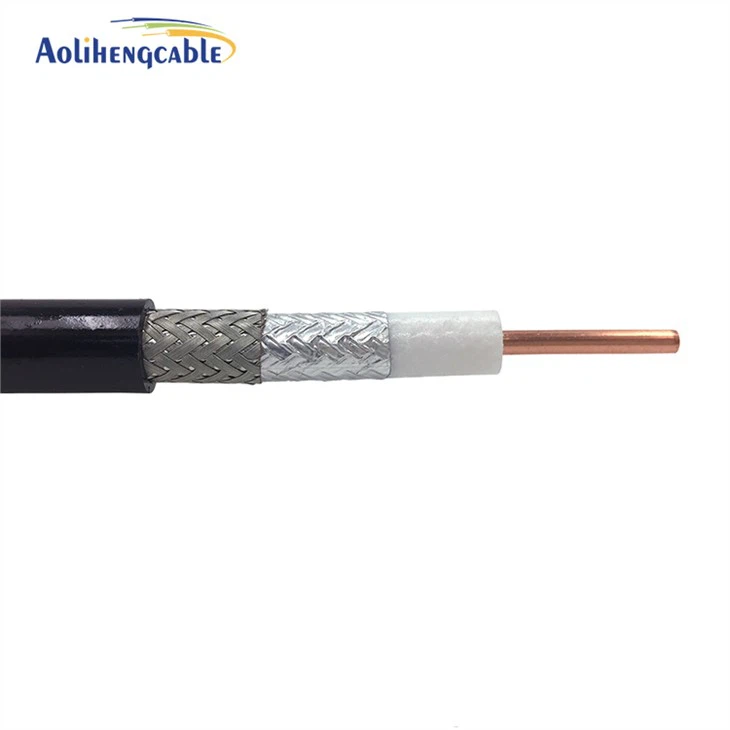

RG59 동축 케이블 이해
최대 실행 길이를 논의하기 전에 RG59 동축 케이블이 무엇인지 간략하게 이해해 봅시다. RG59는 CCTV 시스템, 케이블 텔레비전 및 이전 위성 TV 설치와 같은 아날로그 비디오 신호에 일반적으로 사용되는 동축 케이블 유형입니다. 중앙 도체, 절연 층, 금속 방패 및 외부 재킷으로 구성됩니다. 동축 케이블의 설계는 전자기 간섭을 최소화하고 신호 무결성을 유지하는 데 도움이됩니다.
신호 저하 : 기본
신호 저하는 케이블을 통해 이동할 때 신호 강도 손실과 품질의 손실을 말합니다. 이것은 신호 진폭의 감소, 노이즈 증가 또는 신호 파형의 왜곡으로 나타날 수 있습니다. RG59 동축 케이블의 경우, 신호 저하는 주로 감쇠와 임피던스 불일치의 두 가지 요소에 의해 발생합니다.
감쇠
감쇠는 케이블을 따라 이동할 때 신호 강도의 감소입니다. 단위 길이 (DB/FT 또는 DB/M) 당 데시벨로 측정되며 케이블의 구성, 신호 주파수 및 케이블의 길이를 포함한 여러 요인에 의해 영향을받습니다. 더 높은 주파수는 낮은 주파수보다 감쇠에 더 취약하므로 대역폭이 높은 신호는 동일한 거리에서 더 큰 신호 손실을 경험할 수 있습니다.
임피던스 불일치
임피던스는 회로에서 전류의 흐름에 반대입니다. 동축 케이블에서, 임피던스는 케이블의 물리적 치수와 절연 재료의 유전 상수에 의해 결정됩니다. 케이블의 임피던스가 소스 또는 하중의 임피던스와 일치하지 않을 때 임피던스 불일치가 발생합니다. 이로 인해 신호가 반사되어 신호 왜곡 및 분해가 발생할 수 있습니다.
RG59 동축 케이블의 최대 실행 길이
상당한 신호 분해가없는 RG59 동축 케이블의 최대 실행 길이는 신호 주파수, 케이블의 품질 및 허용 가능한 신호 손실 수준을 포함한 여러 요인에 따라 다릅니다. 일반적으로 아날로그 비디오 신호 (예 : CCTV 시스템)의 경우 RG59 동축 케이블의 최대 실행 길이는 일반적으로 약 200-300 피트 (60-90 미터)입니다. 그러나 이는 특정 응용 프로그램과 케이블의 품질에 따라 다를 수 있습니다.
주파수 고려 사항
앞에서 언급했듯이, 더 높은 주파수는 낮은 주파수보다 감쇠에 더 취약합니다. 예를 들어, CCTV 시스템에서 6MHz의 대역폭이있는 비디오 신호는 200 피트 거리에 걸쳐 상당한 신호 손실을 경험할 수 있으며, 저주파 오디오 신호는 저하없이 더 먼 거리를 이동할 수 있습니다. 따라서 RG59 동축 케이블의 최대 실행 길이를 결정할 때 전송되는 신호의 주파수를 고려하는 것이 중요합니다.
케이블 품질
RG59 동축 케이블의 품질은 최대 실행 길이에 큰 영향을 줄 수 있습니다. 고품질 케이블은 일반적으로 더 나은 재료로 구성되며 감쇠 속도가 낮기 때문에 상당한 분해없이 더 먼 거리에서 신호를 전송할 수 있습니다. RG59 동축 케이블을 선택할 때 특정 응용 프로그램의 요구 사항을 충족하고 평판이 좋은 공급 업체가 제조하는 케이블을 선택하는 것이 중요합니다.
허용 가능한 신호 손실
허용 가능한 수준의 신호 손실은 특정 응용 프로그램 및 시스템의 요구 사항에 따라 다릅니다. 경우에 따라 소량의 신호 손실이 허용 될 수 있지만, 다른 경우에는 신호 품질의 약간의 저하조차 허용 할 수 없습니다. RG59 동축 케이블의 최대 실행 길이를 결정할 때는 허용 가능한 신호 손실 수준을 고려하고 케이블이 이러한 요구 사항을 충족 할 수 있는지 확인하는 것이 중요합니다.
신호 분해에 영향을 미치는 요인
감쇠 및 임피던스 불일치 외에도, 다른 몇 가지 요인은 RG59 동축 케이블의 신호 저하에 영향을 줄 수 있습니다. 여기에는 다음이 포함됩니다.
환경 조건
온도, 습도 및 전자기 간섭과 같은 환경 조건은 또한 RG59 동축 케이블의 성능에 영향을 줄 수 있습니다. 극한의 온도로 인해 케이블이 확장되거나 계약 될 수 있으며, 이는 전기 특성에 영향을 미치고 신호 분해로 이어질 수 있습니다. 습도가 높으면 케이블의 도체와 방패가 부식을 일으켜 신호 손실이 증가 할 수 있습니다. 근처 전력선, 모터 또는 기타 전기 장비의 전자기 간섭은 또한 신호에 소음을 불러 일으켜 저하로 이어질 수 있습니다.
설치 관행
RG59 동축 케이블을 설치할 때 사용되는 설치 관행은 성능에 큰 영향을 줄 수 있습니다. 케이블 굽힘, 케이블을 꼬집거나 잘못된 커넥터를 사용하는 것과 같은 부적절한 설치는 케이블에 손상을 입히고 신호 저하로 이어질 수 있습니다. 제조업체의 설치 지침을 신중하게 따르고 적절한 연결을 보장하기 위해 고품질 커넥터를 사용하는 것이 중요합니다.
신호 분해 완화
RG59 동축 케이블의 최대 실행 길이보다 큰 거리에서 신호를 전송 해야하는 경우 신호 저하를 완화하는 몇 가지 방법이 있습니다.
신호 증폭기를 사용하십시오
신호 증폭기를 사용하여 신호 강도를 높이고 케이블로 인한 감쇠를 보상 할 수 있습니다. 신호 증폭기는 다양한 유형 및 구성으로 제공되며 아날로그 및 디지털 신호를 모두 증폭시키는 데 사용할 수 있습니다. 신호 증폭기를 사용하는 경우 전송중인 신호 주파수와 호환되는 앰프를 선택하고 올바르게 설치 및 구성되도록하는 것이 중요합니다.
고품질 케이블로 업그레이드하십시오
앞에서 언급했듯이, 고품질 케이블은 감쇠율이 낮으며 상당한 분해없이 더 먼 거리에서 신호를 전송할 수 있습니다. 장거리에 걸쳐 신호를 전송 해야하는 경우 고품질 RG59 동축 케이블로 업그레이드하거나 다른 유형의 동축 케이블을 사용하는 것이 좋습니다.RG11 동축 케이블감쇠율이 낮고 더 먼 거리에서 신호를 전송할 수 있습니다.
광섬유 케이블을 사용하십시오
매우 장거리 변속기 또는 대역폭 신호가 필요한 응용 분야의 경우 광섬유 케이블이 동축 케이블보다 더 나은 옵션이 될 수 있습니다. 광섬유 케이블은 조명을 사용하여 신호를 전송합니다. 즉, 전자기 간섭에 취약하지 않으며 동축 케이블보다 감쇠율이 훨씬 낮습니다. 그러나 광섬유 케이블은 일반적으로 비싸고 전문화 된 설치 장비 및 전문 지식이 필요합니다.
결론
결론적으로, 상당한 신호 분해가없는 RG59 동축 케이블의 최대 실행 길이는 신호 주파수, 케이블의 품질 및 허용 가능한 신호 손실 수준을 포함한 여러 요인에 따라 다릅니다. 일반적으로 아날로그 비디오 신호의 경우 RG59 동축 케이블의 최대 실행 길이는 일반적으로 약 200-300 피트 (60-90 미터)입니다. 그러나 이는 특정 응용 프로그램과 케이블의 품질에 따라 다를 수 있습니다.
공급 업체로RG59 동축 케이블, 우리는 특정 요구를 충족시키는 데 도움이되는 고품질 케이블과 전문가 조언을 제공하기 위해 노력하고 있습니다. 프로젝트에 올바른 동축 케이블을 선택하는 데 궁금한 점이 있거나 도움이 필요한 경우 주저하지 말고 문의하십시오. 프로젝트의 성공을 보장하기 위해 귀하와 협력하기를 기대합니다.
참조
- "동축 케이블 기본 사항", 전자 장치는 지적했다.
- "CCTV 동축 케이블 길이 및 신호 손실"CCTV Camera World.
- "RG59 동축 케이블 사양", CableWholesale.com.
